Переключатели электропривода регулировки дверных зеркал заднего вида

Внимание: Проверка и регулировка зеркал заднего вида должна осуществляться перед началом движения, - регулировка зеркал во время движения автомобиля может привести к потере контроля над дорожной ситуацией и к ДТП!

Наружные зеркала заднего вида имеют сферическую конструкцию (при соответствующей комплектации), позволяющую расширить поле обзора.

Внимание: Сферические наружные зеркала заднего вида искажают размеры и расстояния до объектов. Наблюдаемые через зеркала объекты кажутся более удаленными, чем в действительности.

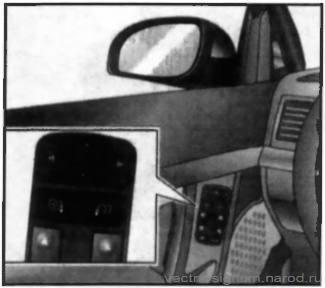

17.25 Панель управления электроприводом дверных зеркал заднего вида

Комбинированный переключатель регулировки положения дверных зеркал заднего вида вмонтирован в панель на подлокотнике водительской двери (см. иллюстрацию 17.25) - при соответствующей комплектации она объединена с главной панелью переключателей управления электроприводом стеклоподъемников дверей. Выбор подлежащего регулировке зеркала производится при помощи двух кнопок селекторного переключателя - при нажатии одной из кнопок(левой/правой)управление переключается на соответствующее зеркало. Изменение угла наклона зеркала в горизонтальной и/или вертикальной плоскости осуществляется нажатием на соответствующий сектор 4-позиционного переключателя. Активация привода зеркал становится возможной только при включенном зажигании.

Замечание: Регулировка зеркал на моделях, не оборудованных электрическим приводом, осуществляется вручную нажатием на соответствующий край зеркала или при помощи ручки, расположенной с внутренней стороны передней двери.

На моделях с функцией памяти положений водительского сиденья и зеркал заднего вида, если нажата кнопка управления зеркалом со стороны переднего пассажира, при включении передачи заднего хода данное зеркало автоматически направляется на заднее колесо автомобиля, для облегчения парковки.

Некоторые модели для снижения эффекта слепящего действия фар попутных автомобилей оборудуются салонным (см. ниже) и дверным (со стороны водителя) зеркалами заднего вида с автоматическим затемнением. В случае необходимости наружные зеркала могут прижиматься к поверхности стекол дверей. Складывание и раскладывание наружных зеркал производится вручную. На некоторых моделях функция складывания/раскладывания зеркал может выполняться с использованием электропривода - в центре 4-позиционного переключателя нанесена соответствующая пиктограмма (см. иллюстрацию 17.26).

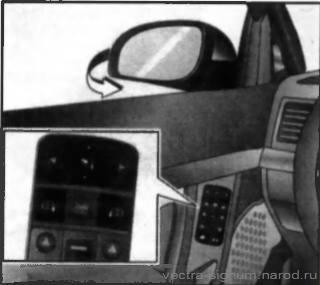

17.26 Складывание дверных зеркал

Данная функции доступна, если обе кнопки селекторного переключателя находятся в свободном положении (не нажаты). Для складывания зеркал необходимо нажать на правый сектор 4позиционного переключателя, а для раскладывания - на левый сектор.

Замечание: Зеркала могут быть сложены, только если скорость движения автомобиля ниже 7 км/ч.

При возникновении неисправности в системе электропривода дверные зеркала могу быть разложены вручную.
