Предохранители и реле - расположение и назначение

Предохранители малого размера

Предохранители большого размера

Цвет предохранителя

Сила тока

Цвет предохранителя

Сила тока

Фиолетовый

ЗА

Зеленый

30 А

Бежевый

5 А

Красный

40 А

Коричневый

7,5 А

Синий

60 А

Красный

10 А

Синий

15 А

Желтый

20 А

Прозрачный

25 А

Зеленый

30 А

Монтажный блок предохранителей панели приборов

№

Защищаемый контур

Номинальная сила тока

1

Информационно-развлекательная система

20 А

2

Система обогрева, вентиляции, кондиционирования салона (HVAC)

7.5 А

3

Верхний люк

20 А

4

-

-

5

Блок управления электрооборудованием двери

7.5 А

6

Стоп-сигналы

7.5 А

7

Блок управления электрооборудованием салона

30 А

8

Блок управления электрооборудованием передней пассажирской двери

30 А

9

Центральное устройство управления

7.5 А

10

Блок управления на рулевой колонке

7.5 А

11

Диагностический разъем

5 А

12

Устройство защиты аккумулятора от перегрузки

15 А

13

-

-

14

-

-

15

Блок управления электрооборудованием водительской двери

30 А

16

-

-

17

Комбинация приборов/информационный дисплей

15 А

18

Кондиционер

7.5 А

19

-

-

20

Датчик ESP

7.5 А

21

Телематика

7.5 А

22

Прикуриватель

30 А

23

Система обогрева, вентиляции салона, климатконтроль (HVAC)

30 А 40 А

24

-

-

25

Система обогрева/кондиционер

7.5 А

26

Комбинация приборов/информационный дисплей

7.5 А

27

-

-

Монтажный блок предохранителей багажного отделения

№

Защищаемый контур

Номинальна; сила тока

1

-

-

2

-

-

3

Электропривод передних сидений

40 А

4

Обогрев заднего стекла

40 А

5

Электропривод передних сидений

40 А

6

Электропривод управления стеклоподъемниками

30 А

7

Электропривод управления стеклоподъемниками

30 А

8

Обогрев заднего правого сиденья

15 А

9

Звуковой сигнал/противоугонная сигнализация

15 А

10

Топливный насос

20 А

11

Клемма 30

25 А

12

Обогрев заднего левого сиденья

15 А

13

Тягово-сцепное устройство

20 А

14

Стеклоочиститель заднего стекла

15 А

15

Обогрев переднего левого сиденья

15 А

16

Обогрев переднего правого сиденья

15 А

17

-

-

18

-

-

19

Крышка лючка топливного бака

7.5 А

20

-

-

21

-

-

22

Датчик объема противоугонной сигнализации

5 А

23

Датчик разбитого стекла противоугонной сигнализации

7,5 А

24

Клемма 30

25 А

25

-

-

26

-

-

27

Система опознавания занятости сиденья/датчик дождя/кондиционер

5 А

28

Система помощи при парковке

7.5 А

29

-

-

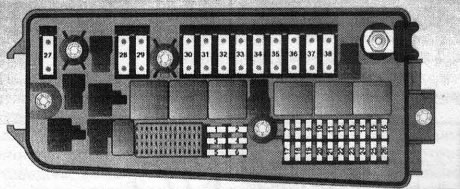

Подкапотный монтажный блок предохранителей

N9

Защищаемый контур

Номинальная сила тока

1

Модуль ЕСМ/ТСМ

20 А

2

Стартер

25 А

3

Звуковой сигнал

20 А

4

Кондиционер/климат-контроль

10 А

5

Омыватели стекол

15 А

6

-

-

7

Центральное устройство управления/ESP/TC

15 А

8

Фары

10 А

9

Обогрев сопел омывателей

7.5 А

10

-

-

11

Очистители стекол

30 А

12

Очистители стекол

30 А

13

Центральное устройство управления/ESP/TC

7.5 А

14

Омыватели фар

30 А

15

Лямбда-зонд

10 А

16

ABS

7.5 А

17

-

-

18

-

-

19

Регулирование угла наклона фар

5 А

20

-

-

21

-

-

22

-

-

23

Система обогрева/вентиляции салона автомобиля во время стоянки

20 А

24

Клемма 30

30 А

25

Клемма 30

30 А

26

-

-

27

-

-

28

Блок управления электрооборудованием задка

60 А

29

ABS

40 А

30

Блок управления электрооборудованием задка

60 А

31

Блок управления электрооборудованием салона

60 А

32

ABS

40 А

33

Блок управления электрооборудованием салона

60 А

34

Блок управления электрооборудованием задка

60 А

35

Вентилятор системы охлаждения 1''

30 А 40 А

36

Вентилятор системы охлаждения 2¹¹

20 А 30 А

37

-

-

38

-

-

№

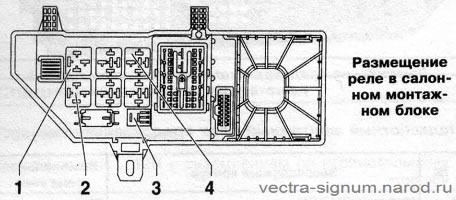

Рабочий контур

Обозначение реле

1

Клемма 15а

К2_Х129

2

Клемма 15

КЗХ129

3

Вентиляция салона

К4_Х129

4

Вентиляция салона

К5Х129

№

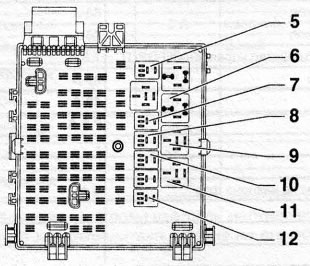

Рабочий контур

Обозначение реле

5

Очиститель заднего стекла

К2 Х97

6

Клемма 15

К1 Х97

7

Обогрев заднего левого сиденья

К5Х97

8

Обогрев заднего правого сиденья

Кб Х97

9

Обогрев заднего стекла

К7 Х97

10

Звуковой сигнал/противоугонная сигнализация

К4_Х97

11

Топливный насос

КЗ Х97

12

Единый замок/крышка лючка топливного бака

К8Х97

№

Рабочий контур

Обозначение реле

13

Компрессор К/В

К11 Х125

14

Модуль ЕСМ

К12 Х125

15

Стартер

К1 Х125

16

Передние стеклоочистители (включение/выключение)

К6Х125

17

Клемма 15

КЗХ125

18

Передние стеклоочистители (медленно/быстро)

К5Х125

19

Насос омывателя/фары

К7_Х125

№

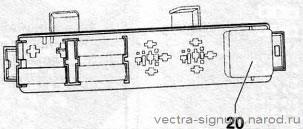

Рабочий контур

Обозначение реле

20

Обогрев фильтра

К1_Х161
