Снятие и установка наружных ручек боковых дверей1. Откройте дверь. 2. При помощи пластмассового клина снимите заглушку отверстия на задней торцевой стенки двери, оттяните наружную ручку от двери и поверните стопорный болт против часовой стрелки до упора (см. сопр. иллюстрацию) - ручка должна зафиксироваться в оттянутом положении.
А Отверстие на задней торцевой стенке двери 3. Извлеките цилиндр замка с корпусом из двери (см. иллюстрацию 18.3а). При необходимости отожмите фиксаторы и снимите с цилиндра декоративную крышку (см. иллюстрацию 18.3b).

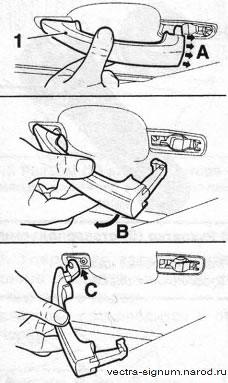

Замечание: На передней пассажирской и задних боковых дверях цилиндр замка отсутствует. 4. Порядок снятия ручки с двери показан на сопр. иллюстрации.
5. Снимите замок двери (см. Раздел 17). 6. Выверните на 5 оборотов винт на передней части опорной скобы (см. сопр. иллюстрацию).
7. Извлеките опорную скобу через верхнее отверстие с внутренней стороны дверной рамы (см. сопр. иллюстрацию).
8. Установка производится в порядке, обратном порядку снятия. При поворачивании стопорного болта по часовой стрелке (для фиксации ручки) необходимо удерживать в оттянутом положении наружную ручку двери и корпус цилиндра замка от проворачивания. |
